構造溶接解析(CalculiX)の主な機能

主な機能として以下の機能があります。

  • 溶接による変形解析
  • 熱源モデル

*エネルギー指定

A.パワー出力指定

*空間形状

A.円筒形

B.円錐形

C.矩形

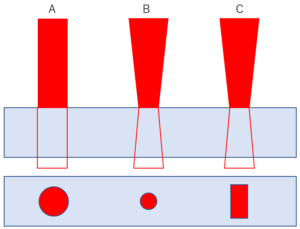

CulculiX_空間形状(A.円筒形、B.円錐形、C.矩形)

空間形状(A.円筒形, B.円錐形, C.矩形)

*熱流束分布

A.一様分布

B.ガウス分布

C.半径方向(マルチコア)

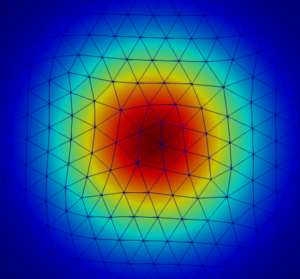

CulculiX_ガウス分布

ガウス分布

*移動

A.時間依存速度指定

B.時間依存熱源の位置(x,y,z)座標

C.ウォブリングパス生成

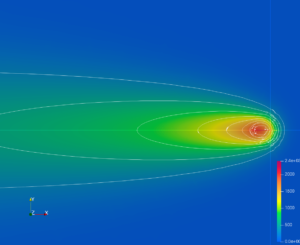

CulculiX_移動

*熱流束対象物

A.物体

  • 予測現象

A.応力

B.ひずみ

C.von Mises応力

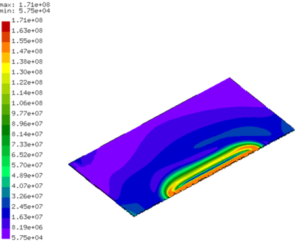

CulculiX_予測現象
  • 結果出力形式(ParaView対応)

A.XDMF

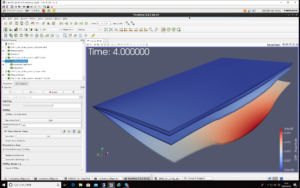

CulculiX_結果出力形式(ParaView対応)
