FLOW-3Dの流体による溶接解析主な機能

主な機能として以下の機能があります。

  • 熱源モデル

*エネルギー指定

A.パワー出力指定

B.熱流束指定

*空間形状

A.円筒形

B.円錐形

C.矩形

D.半径方向(マルチコア)

E.任意形状

FLOW-3Dの流体による溶接解析_空間形状_矩形

矩形

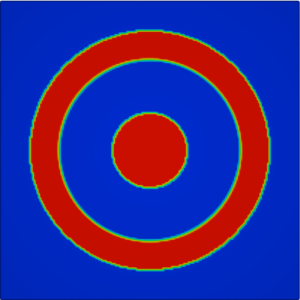

FLOW-3Dの流体による溶接解析_空間形状_マルチコア

マルチコア

*熱流束分布

A.一様分布

B.ガウス分布

C.任意分布

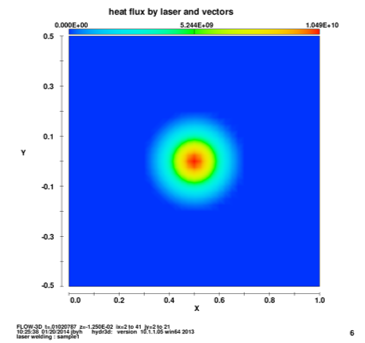

FLOW-3Dの流体による溶接解析_熱流束分布

熱流束分布

*移動

A.時間依存速度指定

B.時間依存熱源の位置(x,y,z)座標

C.ウォブリングパス生成

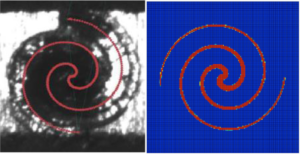

FLOW-3Dの流体による溶接解析_移動_トルネード

トルネード(左:実験、右:解析結果)

*熱流速対象物

A.液体

B.粒子

C.物体

*吸収率(多重反射にも対応)

A.一定

B.温度依存

C.フレネル式

FLOW-3Dの流体による溶接解析_吸収率_フレネル式

フレネル式

  • シールドガス1流体モード(自由表面に動圧)
  • 上昇流
  • 蒸発圧
  • 物性値対応

A.温度依存パラメータを対応

B.異材(一流体モード、自由表面あり)

C.主なパラメータ

1. 密度

2. 粘度

3. 熱伝導率

4. 比熱

5. 液相線

6. 固相線

7. 潜熱

8. 表面張力

9. せん断弾性率

10. 降伏値

  • 予測現象

A.気泡形成(ブローホール)

B.溶融池の流動パターン(混合率)

C.溶接形状

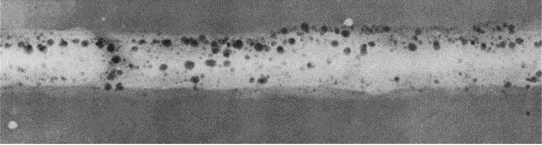

FLOW-3Dの流体による溶接解析_予測現象_気泡形成(ブローホール)

気泡形成(ブローホール)

FLOW-3Dの流体による溶接解析_予測現象_溶接形状

溶接形状

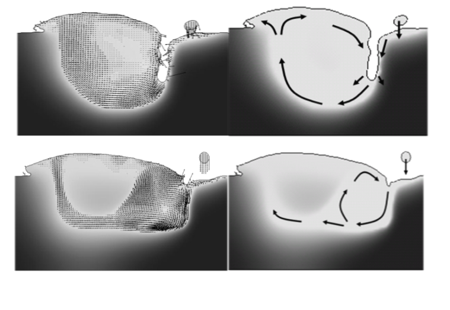

FLOW-3Dの流体による溶接解析_予測現象_溶融池の流動パターン(混合率)

溶融池の流動パターン(混合率)
